안양시 소재 WEBLING 제 1 공장, 2023

페이지 정보

profile_image
작성자 aicon
댓글 0건 조회 82회 작성일 24-01-09 11:34

본문

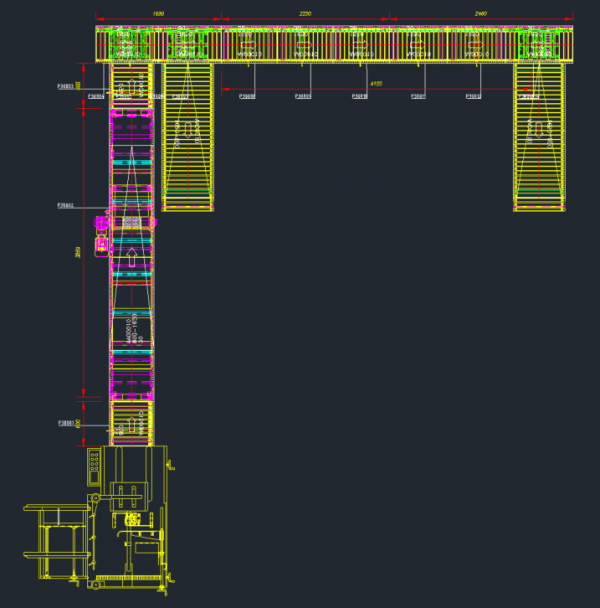

전경


Sorted Tote Conveyor

Empty Tote Conveyor

Outbound Carton Conveyor

Empty Carton Conveyor

Tote Box 및 포장 박스, 폴리백의 이동을 Power Roller에 의한 구동의 Roller Conveyor로 설치·구축하였으며,
롤러 간 회전 전달은 Poly Belt에 의하여 전달됩니다.
또한, 방향 전환 및 Sorting은 Power Roller에 벨트를 회전시키고, Up-Down은 Pop Up 방식으로 채택되었습니다.
Buffer 및 방향 전환, Sorting의 제어는 Photo Censor를 사용하였습니다.

1. 분류 완료된 물품이 담긴 Tote Box가 롤러 컨베이어에 의하여 포장기 입구까지 이송됩니다.
포장 작업으로 비워진 공 Tote Box는 하단 컨베이어에 의하여 분류라인으로 Feed Back 시킵니다.

2. 제함기에서 만들어진 포장 박스는 경사 벨트 컨베이어 및 롤러 컨베이어를 통해서
자동 포장기(자동봉함 및 테이핑) 라인까지 공급됩니다.

3. 자동 포장기에서 포장된 물품은 자동 라벨링 후, 출고 라인으로 이송되며,
출고 전 자동 라벨기에서 Reading 후 방면 별 이송 및 분류됩니다.
